ラインナップ
情報盤収納&外置きATXタイプ

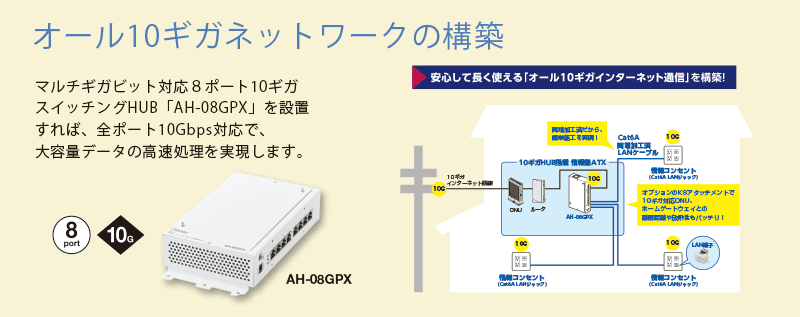

10ギガ対応通信機器の性能を最大限に発揮
コンパクト・大容量に加え、従来の情報盤では困難だった10ギガ対応機器の一括搭載をスマートに実現。
電気工事業者・通信事業社・エンドユーザーの利用シーンに合わせて、3階層構造で設計。
レイアウトも一から見直し、使いやすさが大幅にアップしました。
注)写真内蔵HUBは1ギガ通信対応品です。
ユーザビリティにこだわったフルモデルチェンジ品
-
< 配線しやすく、収納しやすいボックス >
- アダプタと機器をスッキリ収容できる2段トレイ採用
- 機器設置にゆとりがあり、取り回しがよい
- 内蔵機器類をコンパクト化
- 機器レイアウトも改良し、配線口へのアクセスも容易
10ギガ通信機器を外付けする専用オプション「KSアタッチメント」で、放熱対策&省スペース化も両立
3階層の構造で使いやすさが大幅にアップ
製品外観
![製品外観](../common/img/lineup/atx/img_03_pc.png)
特長詳細
![機器配置やとりまわしの良さを重視した新レイアウトを実現。](../common/img/lineup/atx/img_04.png)
注)写真内蔵HUBは1ギガ通信対応品です。
![トレイを2階建て構造とし、空間の有効活用と見栄えを改善。](../common/img/lineup/atx/img_05.png)
![取付方法](../common/img/lineup/atx/img_06_pc.png)
![オプションのKSアタッチメント 通信業者指定の離隔距離を確保。](../common/img/lineup/atx/img_07_pc.png)
機能的デザインの追求
HEMS機器などのフリーズ対策を容易に
![リセットスイッチ付タップで蓋を開けずに通信機器をリセット可能。](../common/img/lineup/atx/img_08_pc.png)
より磨きをかけた筐体デザイン
![圧迫感の無いデザイン。居室設置も想定し小型化。](../common/img/lineup/atx/img_09_pc.png)

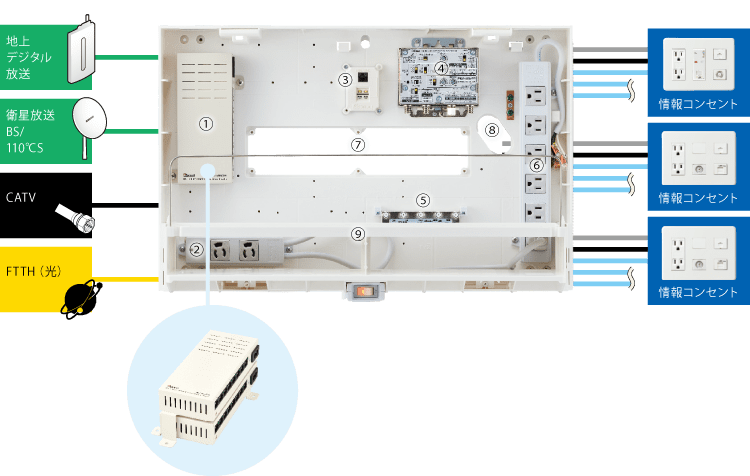

構成例
10ギガスイッチングHUB搭載ATX情報盤
![構成例](../common/img/lineup/atx/img_10giga.png?20240529)
-
①10ギガスイッチングHUB
8ポート全て10ギガ対応可能!2段重ねで省スペース。
側面の差込み口で配線スッキリ。①1ギガスイッチングHUB
8ポート1ギガ対応。
2段重ねで省スペース。
側面の差込み口で配線スッキリ。 -
②リセットスイッチ付タップ
フリーズ対策として、蓋を開けずに通信機器をリセット可能。 -
③マルチメディアパネルTEL
国内調達部品による安定供給を実現。
直結方式の採用で施工性UP。 -
④マルチブースタ
従来品の約半分サイズへコンパクト化。 -
⑤テレビ分配器
接続箇所が90°可動し、
ケーブルの収まり改善。
-
①1ギガスイッチングHUB
8ポート1ギガ対応。
2段重ねで省スペース。
側面の差込み口で配線スッキリ。 - ⑥電源プラグ
お施主様が操作しやすいよう、ケーブルや機器が邪魔しない右側へ配置
⑦屋内用配線引込み口
通線穴を中央へ配置し、各内機は周囲へ配置する事でスペースを有効活用しコンパクト化
⑧屋外用配管引込み口
独立させることで、光ファイバーなどの引込操作がしやすくトレイ上段に設置するONUなどへのアクセスが容易に
⑨2段トレイ
上段には通信機器4つ、下段にはアダプターや余長コード類を収納可能
ATX-4X88F-00
![10ギガ対応](../common/img/lineup/atx/ico_10g.png)
![ATX-488F-00](../common/img/lineup/atx/ATX-X488-F.png)
重量:約4.8kg
テレビ利用8ヶ所まで
インターネット利用7ヶ所まで
電話利用4ヶ所まで
ATX-4X88M-00
![10ギガ対応](../common/img/lineup/atx/ico_10g.png)
![ATX-488M-00](../common/img/lineup/atx/ATX-X488-M.png)
重量:約5.3kg
テレビ利用8ヶ所まで
地デジ・衛星放送対応
インターネット利用7ヶ所まで
電話利用4ヶ所まで
ATX-4X148F-00
![10ギガ対応](../common/img/lineup/atx/ico_10g.png)
![ATX-4148F-00](../common/img/lineup/atx/ATX-X4148-F.png)
重量:約5.9kg
テレビ利用8ヶ所まで
インターネット利用13ヶ所まで
電話利用4ヶ所まで
ATX-4X148M-00
![10ギガ対応](../common/img/lineup/atx/ico_10g.png)
![ATX-4148M-00](../common/img/lineup/atx/ATX-X4148-M.png)
重量:約6.7kg
テレビ利用8ヶ所まで
地デジ・衛星放送対応
インターネット利用13ヶ所まで
電話利用4ヶ所まで
ATX-408F-00
![ATX-408F-00](../common/img/lineup/atx/img_11.png)
重量:約3.6kg
テレビ利用8ヶ所まで
電話利用4ヶ所まで
ATX-408M-00
![ATX-408M-00](../common/img/lineup/atx/img_12.png)
重量:約4.4kg
テレビ利用8ヶ所まで
地デジ・衛星放送対応
電話利用4ヶ所まで
ATX-488F-00
![1ギガ対応](../common/img/lineup/atx/ico_1g.png)
![ATX-488F-00](../common/img/lineup/atx/img_13.png)
重量:約4.1kg
テレビ利用8ヶ所まで
インターネット利用7ヶ所まで
電話利用4ヶ所まで
ATX-488M-00
![1ギガ対応](../common/img/lineup/atx/ico_1g.png)
![ATX-488M-00](../common/img/lineup/atx/img_14.png)
重量:約4.9kg
テレビ利用8ヶ所まで
地デジ・衛星放送対応
インターネット利用7ヶ所まで
電話利用4ヶ所まで
ATX-4148F-00
![1ギガ対応](../common/img/lineup/atx/ico_1g.png)
![ATX-4148F-00](../common/img/lineup/atx/img_15.png)
重量:約4.6kg
テレビ利用8ヶ所まで
インターネット利用13ヶ所まで
電話利用4ヶ所まで
ATX-4148M-00
![1ギガ対応](../common/img/lineup/atx/ico_1g.png)
![ATX-4148M-00](../common/img/lineup/atx/img_16.png)
重量:約5.4kg
テレビ利用8ヶ所まで
地デジ・衛星放送対応
インターネット利用13ヶ所まで
電話利用4ヶ所まで
